随着能源管理向数字化、智能化转型，构建一个稳定、高效、安全的网络系统是支撑综合能源管理系统（IEMS）高效运行的核心基础。本方案旨在为深圳微联创智科技有限公司的综合能源管理系统设计一套先进、可靠、可扩展的网络系统工程，确保能源数据的实时采集、安全传输与智能分析。

一、 项目概述与设计目标
本项目旨在为深圳微联创智的综合能源管理平台构建底层网络架构。该系统需集成光伏、储能、充电桩、空调、照明等多种能源设备与子系统，实现能源的监控、分析、优化与调度。网络系统设计需满足以下核心目标：

1. 高可靠性：采用冗余设计，确保7x24小时不间断运行，关键链路与设备无单点故障。
2. 实时性与高性能：保障海量物联网传感数据与控制指令的低延迟传输，满足实时监控与快速响应的需求。
3. 高安全性：遵循网络安全等级保护要求，构建纵深防御体系，确保数据安全与系统安全。
4. 可扩展性与灵活性：网络架构需支持未来设备接入规模的平滑扩展，并能适应办公区、厂房、园区等不同场景的部署需求。
5. 易管理性：提供集中、可视化的网络管理平台，实现配置、监控、故障定位的自动化与智能化。

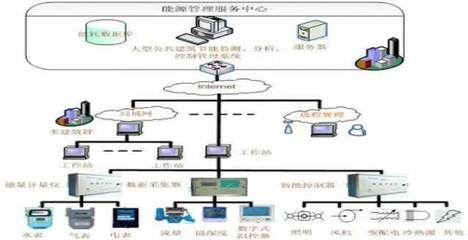

二、 网络系统总体架构设计
采用经典的分层、分域网络架构，确保结构清晰、易于管理。

1. 核心层：作为网络中枢，部署高性能核心交换机，负责高速数据交换及与数据中心服务器、云平台的连接。采用双机虚拟化或堆叠技术实现冗余。
2. 汇聚层：按物理区域（如生产车间、研发楼、办公楼）部署汇聚交换机，汇聚接入层数据，实施策略控制（如VLAN、访问控制列表）。
3. 接入层：广泛部署于各能源设备间、传感器集群附近。采用工业级以太网交换机或具备边缘计算能力的物联网关，提供丰富的物联网接口（如RS-485, LoRa, Zigbee, 4G/5G），负责各类能源终端设备的接入与协议转换。
4. 无线网络：全覆盖部署企业级Wi-Fi 6网络，满足移动运维、移动终端接入及部分无线传感需求。
5. 安全边界：在网络出口部署下一代防火墙（NGFW）、入侵防御系统（IPS）等，隔离互联网与内部生产管理网。在IEMS平台服务器区前部署专属防火墙，实施更严格的安全策略。
6. 数据中心/云连接：根据部署模式（本地、混合云或公有云），设计高带宽、低延迟的专线或VPN连接，确保本地数据与云端分析平台的安全同步。

三、 关键子系统设计

1. 物联网接入网络：

• 针对分散、多样的能源设备，设计以工业物联网关为核心的边缘接入方案。网关具备多协议解析、数据本地预处理（边缘计算）及安全加密上传功能，大幅减轻核心网络与平台压力。

• 对于有线环境，采用工业环网（如RSTP/MSTP）技术提升链路可靠性。

1. 网络安全体系：

• 边界安全：通过防火墙划分安全域（如管理网、生产控制网、设备接入网、互联网区），实施严格的访问控制策略。

• 传输安全：对敏感的管理数据和控制指令，采用IPsec VPN或TLS/DTLS进行端到端加密。

• 接入安全：实施基于802.1X的身份认证、MAC地址绑定、端口安全等策略，防止非法设备接入。

• 监测与审计：部署网络流量分析与审计系统，实时监测异常流量与潜在攻击，满足等保合规要求。

1. 网络管理平台：

• 部署统一的网络管理软件（NMS），实现对全网交换机、路由器、防火墙、无线控制器等设备的集中监控、配置备份、性能管理和故障告警。

• 与微联创智的IEMS平台实现接口对接，可将网络状态作为“能源”的一部分进行可视化展示，实现基础设施的联动管理。

四、 主要设备选型建议

• 核心/汇聚交换机：选择具备高背板带宽、多业务板卡支持、支持SDN特性的企业级交换机。
• 接入/工业交换机：选择宽温、防尘、抗震的工业级产品，支持环网协议和丰富的网络管理功能。
• 物联网关：选择支持多种工业协议（如Modbus, OPC UA, BACnet）和通信协议，且具备较强边缘计算能力的网关设备。
• 安全设备：选择性能匹配的下一代防火墙、入侵防御系统及堡垒机。
• 无线设备：选择支持Wi-Fi 6标准、高密度接入的无线AP及控制器。

五、 实施与运维规划

1. 分阶段实施：建议分区域、分阶段进行网络部署，先搭建核心骨干与测试区域，验证稳定后再全面推广。
2. 标准化部署：制定统一的IP地址规划、VLAN划分、设备命名与配置模板。
3. 冗余与高可用：关键链路采用双上行，关键设备采用双机热备或堆叠，电源采用双路供电。
4. 专业运维团队：建立专业的网络运维团队，制定完善的日常巡检、变更管理、应急预案与定期安全评估制度。

本网络系统工程设计方案为深圳微联创智综合能源管理系统构建了坚实、智能的“神经网络”。通过分层架构、安全分区、物联网深度融合及智能化管理，该网络不仅能满足当前系统对可靠性、实时性与安全性的严苛要求，更具备了面向未来能源物联网应用持续演进与扩展的强大能力，为企业的智慧能源管理与绿色发展奠定坚实的技术基础。
